Cuando se busca diseñar sistemas de conexión a tierra (SPT), la exactitud del modelo de suelo resulta esencial para lograr cálculos acertados de resistencia y las tensiones de paso y contacto. En la realidad, deseamos que el software a nuestra disposición se acerque lo más posible a esa exactitud.
Si bien existen diversas herramientas en el mercado, IPI2win es una alternativa que se ha posicionado a lo largo de los años como una opción segura para los ingenieros eléctricos, pese a que al principio se creó para analizar datos geofísicos. Además, ofrece una alternativa gratuita: IPI2win - 1D.
IPI2win nació en el ámbito académico, desarrollado por un grupo de científicos e investigadores del Departamento de Geofísica de la Facultad de Geología de la Universidad Estatal de Moscú (MSU), en Rusia.
Los autores principales son:
Diseñaron la herramienta en la década de los 90, con versiones que han evolucionado hasta la actualidad.

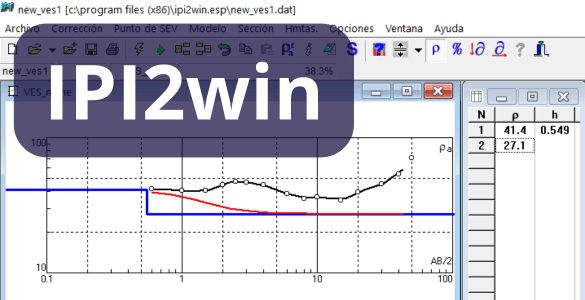

IPI2win es un programa informático centrado en la interpretación interactiva de Sondeos Eléctricos Verticales (SEV). En el entorno eléctrico, este software ayuda a transformar las mediciones de campo (que suelen lograrse mediante los métodos de Schlumberger o Wenner) en un modelo de suelo equivalente de varias capas.
El IPI2win permite obtener el modelo de dos capas para ingresarlo en el cálculo de malla de puesta a tierra, parámetros requeridos por estándares internacionales como IEEE 80 y IEEE 81.
El éxito de IPI2win se apoya en su aptitud para solucionar el problema inverso de la resistividad. Este proceso se cimienta en varios aspectos clave:
IPI2win lo puedes descargar de la web de "The Laboratory of Near-Surface Electrical Prospecting" de la Universidad Estatal de Moscú.

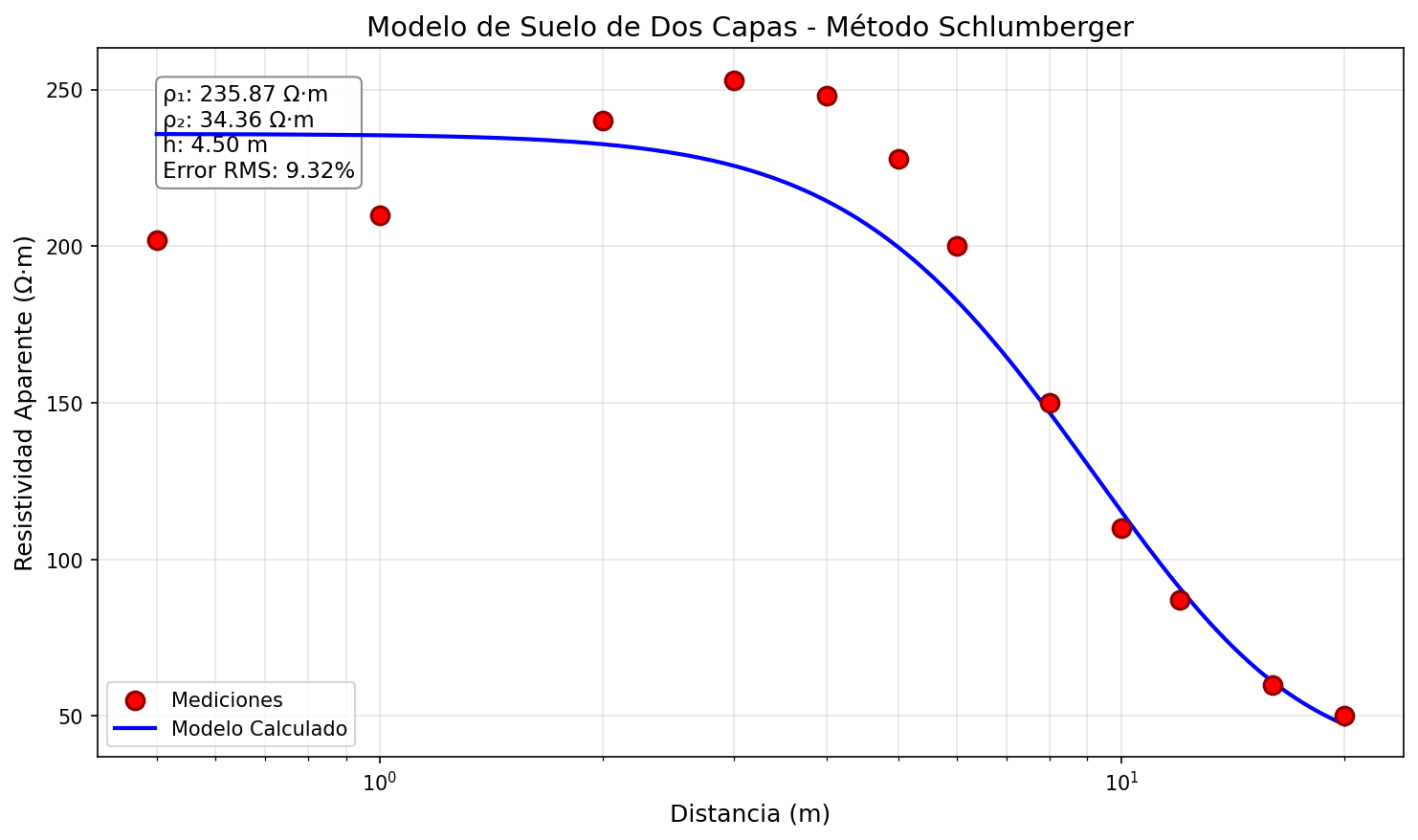

En IEO (Ingeniería Eléctrica Online) hemos generado una herramienta para obtener el modelo de dos capas. La ventaja principal es su uso online sin necesidad de instalar software en el computador de la empresa.
El modelado consiste en encontrar los valores de ρ₁, ρ₂ y h que minimicen la diferencia entre la curva medida y la teórica, minimizando la función de error.
Utilizamos la recomendación de la IEEE 81, que es un algoritmo de primer orden que avanza en dirección opuesta al gradiente de error.
